耐温氟橡胶骨架密封圈 TC双唇包胶骨架油封尺寸规格表

  • 二维码
  • 手机
    查看
单   价:
¥ 1.25
起订量:
≥10 (现有库存10000000个 72小时内发货
最后更新时间:2020-06-03
人气值 172
品牌:
台湾NAK
颜色:
棕色
产地:
台湾
属性:
耐高温耐高压
售后服务:由江苏苏州腾斯华密封制品有限公司从江苏苏州市发货,并提供售后服务
  • 产品介绍:

    骨架油封

    骨架油封是油封的典型代表,一般说的油封即指的是骨架油封。油封的作用一般就是将传动部件中需要润滑的部件与外部环境隔离,不至于让润滑油渗漏。骨架就如同混凝土构件里面的钢筋,起到加强的作用,并使油封能保持形状及张力。按结构形式可分单唇骨架油封和双唇骨架油封。双唇骨架油封的副唇起防尘作用,防止外界的灰尘,杂质等进入机器内部。按骨架型式可分为内包骨架油封,外露骨架油封和装配式油封。按工作条件可分为旋转骨架油封和往返式骨架油封。用于汽油发动机曲轴,柴油发动机曲轴,变速箱差速器减震器,发动机,车桥等部位。

    构造

    骨架油封结构有三部分组成:油封体、加强骨架和自紧螺旋弹簧。密封体按照不同部位又分为底部、部、刃口和密封唇等。通常,在自由状态下的骨架油封,其内径比轴径小,即具有一定的过盈量

    因此,当油封装入油封座和轴上之后,油封刃口的压力和自紧螺旋弹簧的收缩力对轴产生一定的径向紧力,经过一段时间运行后,该压力会迅速减小乃至消失,因而,加上弹簧可以随时补偿油封自紧力。

    密封原理

    密封原理:由于在油封与轴之间存在着油封刃口控制的油膜,此油膜具有流体润滑特性。在液体表面张力的作用下,油膜的刚度恰好使油膜与空气接触端形成一个新月面,防止了工作介质的泄漏,从而实现旋转轴的密封。油封的密封能力,取决于密封面油膜的厚度,厚度过大,油封泄漏;厚度过小,可能发生干摩擦,引起油封和轴磨损;密封唇与轴之间没有油膜,则易引起发热、磨损。

    因此,在安装时,必须在密封圈上涂些油,同时保证骨架油封与轴心线垂直,若不垂直,油封的密封唇会把润滑油从轴上排干,也会导致密封唇的过度磨损。在运转中,壳体内的润滑剂微微渗出一点,以达到在密封面处形成油膜的状态*为理想。



    作用

    骨架油封的作用一般就是将传动部件中需要润滑的部件与出力部件隔离,不至于让润滑油渗漏,通常用于旋转轴,是一种旋转轴唇密封。骨架就如同混凝土构件里面的钢筋,起到加强的作用,并使油封能保持形状及张力。按骨架型式可分为内骨架油封,外骨架油封,内外露骨架油封。骨架油封是采用优质丁腈橡胶和钢板制作而成,质量稳定,使用寿命长。广泛用于汽车,摩托车曲轴,凸轮轴差速器,减震器,发动机,车桥,前后轮等部位。

    1、防止泥沙、灰尘、水气等自外侵入轴承中;

    2、限制轴承中的润滑油漏出。对油封的要求是尺寸(内径、外径和厚度)应符合规定;要求有适当的弹性,能将轴适当地卡住,起到密封作用;要耐热、耐磨、强度好、耐介质(油或水等),使用寿命长。

    合理使用油封,应注意以下几点:

    (1)轴的转速由于设计和结构上的原因,高转速的轴应使用高速油封,低转速的轴使用低速油封,不能将低速油封用于高速轴上,反之也不行。

    (2)环境温度在使用温度较高的情况下,应选用聚丙烯酯或硅、氟、硅氟橡胶。并应设法降低油箱中的油温。在使用温度过低的情况下,应选用耐寒橡胶。

    (3)压力一般的油封承受压力能力差,压力过大时油封会变形。在压力过大的使用条件下应采用耐压支承圈或加强的耐压油封。

    (4)安装上的偏心程度油封和轴配合时偏心过大,则其密封性会变差,特别是在轴转速高时尤为严重。如果偏心过大时,可采用“W”形断面的油封。

    (5)轴的表面光洁度,直接影响油封的使用寿命,即轴的光洁度高,油封使用寿命就会长。

    (6)注意在油封的唇口应有一定量的润滑油。

    (7)要特别注意防止尘土浸入油封。

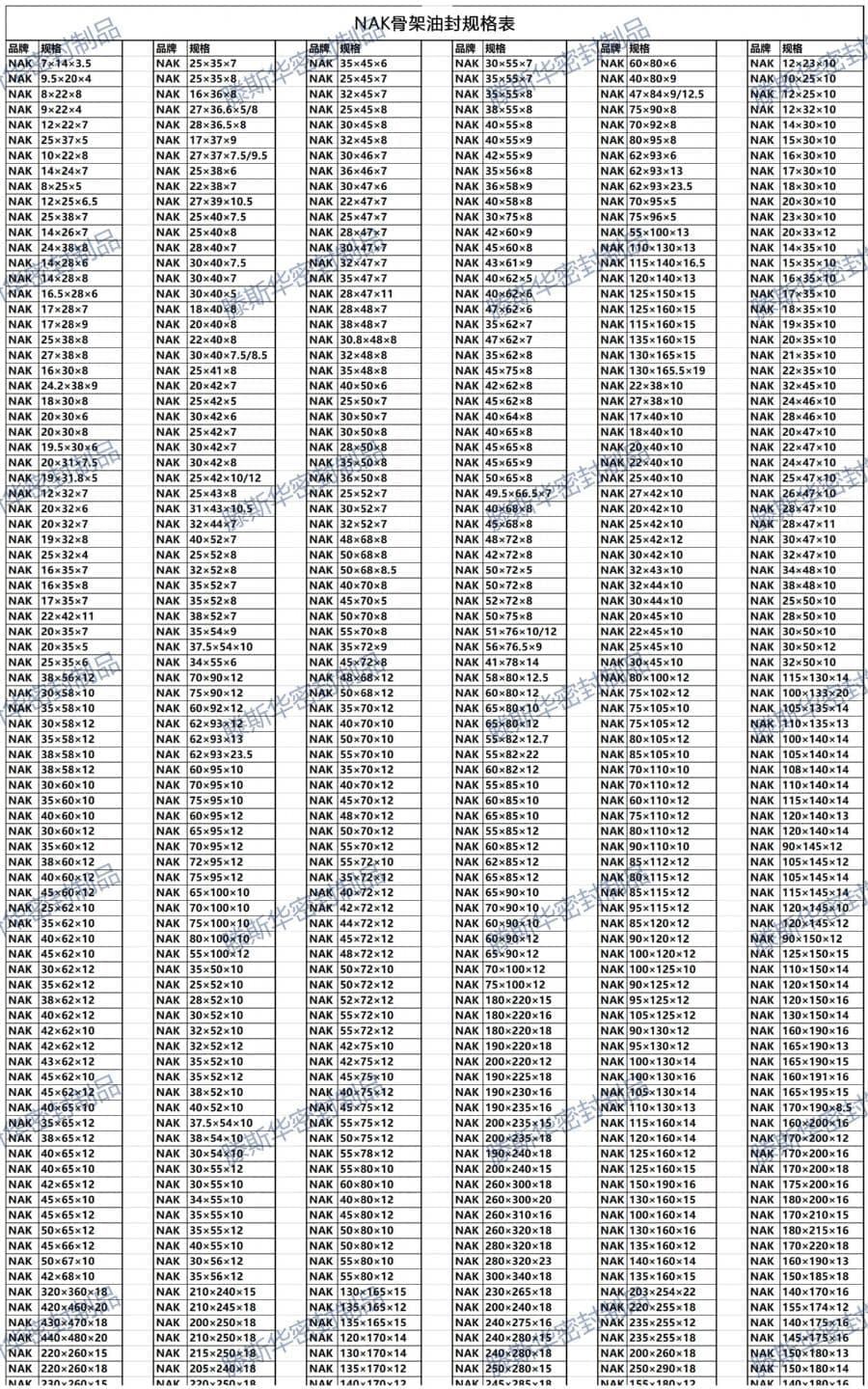

     产品规格表:


      昆山滕斯华工业物资有限公司是集开发、制造、销售于一体的密封件专业化骨架油封生产厂家 。主要生产和销售国内外密封元件。可为客户提供密封圈,o型密封圈,密封圈规格,o型密封圈规格,y型密封圈,密封圈标准,橡胶密封圈,v型密封圈,硅胶密封圈,气缸密封圈,油封,骨架油封,NAK油封,OKTY油封,CTY油封,SOG油封,耐高温密封圈,石墨密封圈,氟橡胶密封圈,o型橡胶密封圈,硅橡胶密封圈,y型密封圈规格,进口密封圈,j型密封圈,v型组合密封圈,氟胶密封圈,密封圈的规格,密封圈型号,o型密封圈规格表,c型密封圈,唇形密封圈规格,耐高温o型密封圈,橡胶密封圈规格,进口o型圈,氟橡胶o型圈,硅橡胶o型圈、机械油封,U型圈,Y型圈等各行业用的标准和非标准密封产品的设计制造。滕斯华公司与当地科研院校合作,拥有专业的生产技术、有##研发人才,采用严格的加工工艺和检测手段,优质的材料和先进的配方,并随着市场需求的不断变化而日益 。
    联系人:易先生
    销售(微信同号 )
    公司网站:http://www.nok-fpm.com
    qq:1452063990
    联系地址:江苏苏州昆山萧林西路
    邮政编码:215300
