旋转TC油封 台湾NAK骨架油封 规格尺寸表

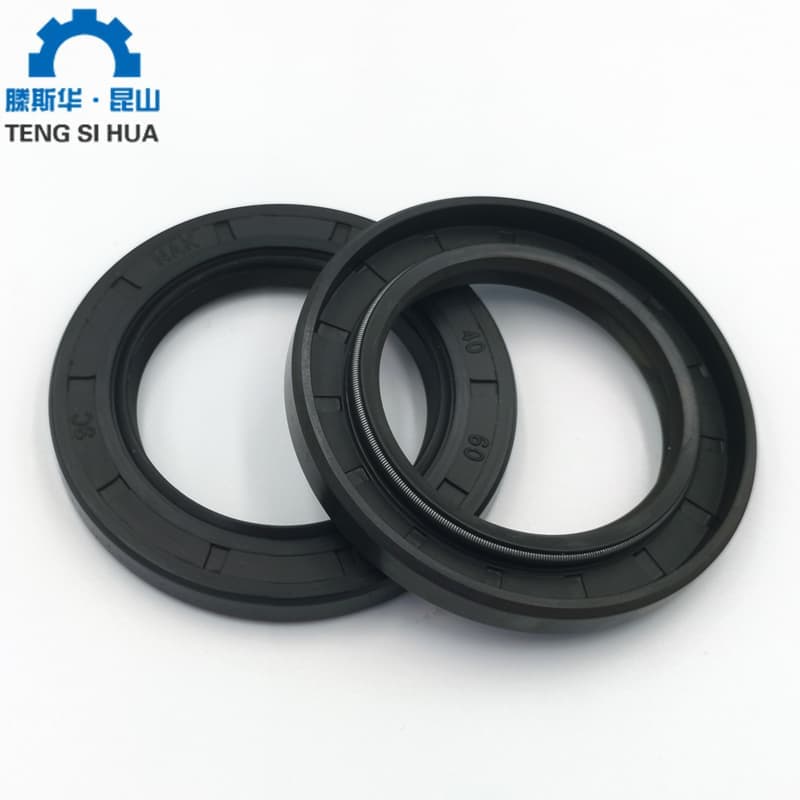

骨架油封
骨架油封是油封的典型代表,一般说的油封即指的是骨架油封。油封的作用一般就是将传动部件中需要润滑的部件与外部环境隔离,不至于让润滑油渗漏。骨架就如同混凝土构件里面的钢筋,起到加强的作用,并使油封能保持形状及张力。按结构形式可分单唇骨架油封和双唇骨架油封。双唇骨架油封的副唇起防尘作用,防止外界的灰尘,杂质等进入机器内部。按骨架型式可分为内包骨架油封,外露骨架油封和装配式油封。按工作条件可分为旋转骨架油封和往返式骨架油封。用于汽油发动机曲轴,柴油发动机曲轴,变速箱,差速器,减震器,发动机,车桥等部位。
构造骨架油封结构有三部分组成:油封体、加强骨架和自紧螺旋弹簧。密封体按照不同部位又分为底部、腰部、刃口和密封唇等。通常,在自由状态下的骨架油封,其内径比轴径小,即具有一定的“过盈量”。
因此,当油封装入油封座和轴上之后,油封刃口的压力和自紧螺旋弹簧的收缩力对轴产生一定的径向紧力,经过一段时间运行后,该压力会迅速减小乃至消失,因而,加上弹簧可以随时补偿油封自紧力。
密封原理密封原理:由于在油封与轴之间存在着油封刃口控制的油膜,此油膜具有流体润滑特性。在液体表面张力的作用下,油膜的刚度恰好使油膜与空气接触端形成一个新月面,防止了工作介质的泄漏,从而实现旋转轴的密封。油封的密封能力,取决于密封面油膜的厚度,厚度过大,油封泄漏;厚度过小,可能发生干摩擦,引起油封和轴磨损;密封唇与轴之间没有油膜,则易引起发热、磨损。
因此,在安装时,必须在密封圈上涂些油,同时保证骨架油封与轴心线垂直,若不垂直,油封的密封唇会把润滑油从轴上排干,也会导致密封唇的过度磨损。在运转中,壳体内的润滑剂微微渗出一点,以达到在密封面处形成油膜的状态*为理想。
作用
骨架油封的作用一般就是将传动部件中需要润滑的部件与出力部件隔离,不至于让润滑油渗漏,通常用于旋转轴,是一种旋转轴唇密封。骨架就如同混凝土构件里面的钢筋,起到加强的作用,并使油封能保持形状及张力。按骨架型式可分为内骨架油封,外骨架油封,内外露骨架油封。骨架油封是采用优质丁腈橡胶和钢板制作而成,质量稳定,使用寿命长。广泛用于汽车,摩托车曲轴,凸轮轴,差速器,减震器,发动机,车桥,前后轮等部位。
1、防止泥沙、灰尘、水气等自外侵入轴承中;
2、限制轴承中的润滑油漏出。对油封的要求是尺寸(内径、外径和厚度)应符合规定;要求有适当的弹性,能将轴适当地卡住,起到密封作用;要耐热、耐磨、强度好、耐介质(油或水等),使用寿命长。
合理使用油封,应注意以下几点:
(1)轴的转速由于设计和结构上的原因,高转速的轴应使用高速油封,低转速的轴使用低速油封,不能将低速油封用于高速轴上,反之也不行。
(2)环境温度在使用温度较高的情况下,应选用聚丙烯酯或硅、氟、硅氟橡胶。并应设法降低油箱中的油温。在使用温度过低的情况下,应选用耐寒橡胶。
(3)压力一般的油封承受压力能力差,压力过大时油封会变形。在压力过大的使用条件下应采用耐压支承圈或加强的耐压油封。
(4)安装上的偏心程度油封和轴配合时偏心过大,则其密封性会变差,特别是在轴转速高时尤为严重。如果偏心过大时,可采用“W”形断面的油封。
(5)轴的表面光洁度,直接影响油封的使用寿命,即轴的光洁度高,油封使用寿命就会长。
(6)注意在油封的唇口应有一定量的润滑油。
(7)要特别注意防止尘土浸入油封。
NAK骨架油封规格表
品牌
规格
品牌
规格
品牌
规格
品牌
规格
品牌
规格
品牌
规格
NAK
7×14×3.5
NAK
25×35×7
NAK
35×45×6
NAK
30×55×7
NAK
60×80×6
NAK
12×23×10
NAK
9.5×20×4
NAK
25×35×8
NAK
25×45×7
NAK
35×55×7
NAK
40×80×9
NAK
10×25×10
NAK
8×22×8
NAK
16×36×8
NAK
32×45×7
NAK
35×55×8
NAK
47×84×9/12.5
NAK
12×25×10
NAK
9×22×4
NAK
27×36.6×5/8
NAK
25×45×8
NAK
38×55×8
NAK
75×90×8
NAK
12×32×10
NAK
12×22×7
NAK
28×36.5×8
NAK
30×45×8
NAK
40×55×8
NAK
70×92×8
NAK
14×30×10
NAK
25×37×5
NAK
17×37×9
NAK
32×45×8
NAK
40×55×9
NAK
80×95×8
NAK
15×30×10
NAK
10×22×8
NAK
27×37×7.5/9.5
NAK
30×46×7
NAK
42×55×9
NAK
62×93×6
NAK
16×30×10
NAK
14×24×7
NAK
25×38×6
NAK
36×46×7
NAK
35×56×8
NAK
62×93×13
NAK
17×30×10
NAK
8×25×5
NAK
22×38×7
NAK
30×47×6
NAK
36×58×9
NAK
62×93×23.5
NAK
18×30×10
NAK
12×25×6.5
NAK
27×39×10.5
NAK
22×47×7
NAK
40×58×8
NAK
70×95×5
NAK
20×30×10
NAK
25×38×7
NAK
25×40×7.5
NAK
25×47×7
NAK
30×75×8
NAK
75×96×5
NAK
23×30×10
NAK
14×26×7
NAK
25×40×8
NAK
28×47×7
NAK
42×60×9
NAK
55×100×13
NAK
20×33×12
NAK
24×38×8
NAK
28×40×7
NAK
30×47×7
NAK
45×60×8
NAK
110×130×13
NAK
14×35×10
NAK
14×28×6
NAK
30×40×7.5
NAK
32×47×7
NAK
43×61×9
NAK
115×140×16.5
NAK
15×35×10
NAK
14×28×8
NAK
30×40×7
NAK
35×47×7
NAK
40×62×5
NAK
120×140×13
NAK
16×35×10
NAK
16.5×28×6
NAK
30×40×5
NAK
28×47×11
NAK
40×62×6
NAK
125×150×15
NAK
17×35×10
NAK
17×28×7
NAK
18×40×8
NAK
28×48×7
NAK
47×62×6
NAK
125×160×15
NAK
18×35×10
NAK
17×28×9
NAK
20×40×8
NAK
38×48×7
NAK
35×62×7
NAK
115×160×15
NAK
19×35×10
NAK
25×38×8
NAK
22×40×8
NAK
30.8×48×8
NAK
47×62×7
NAK
135×160×15
NAK
20×35×10
NAK
27×38×8
NAK
30×40×7.5/8.5
NAK
32×48×8
NAK
35×62×8
NAK
130×165×15
NAK
21×35×10
NAK
16×30×8
NAK
25×41×8
NAK
35×48×8
NAK
45×75×8
NAK
130×165.5×19
NAK
22×35×10
NAK
24.2×38×9
NAK
20×42×7
NAK
40×50×6
NAK
42×62×8
NAK
22×38×10
NAK
32×45×10
NAK
18×30×8
NAK
25×42×5
NAK
25×50×7
NAK
45×62×8
NAK
27×38×10
NAK
24×46×10
NAK
20×30×6
NAK
30×42×6
NAK
30×50×7
NAK
40×64×8
NAK
17×40×10
NAK
28×46×10
NAK
20×30×8
NAK
25×42×7
NAK
30×50×8
NAK
40×65×8
NAK
18×40×10
NAK
20×47×10
NAK
19.5×30×6
NAK
30×42×7
NAK
28×50×8
NAK
45×65×8
NAK
20×40×10
NAK
22×47×10
NAK
20×31×7.5
NAK
30×42×8
NAK
35×50×8
NAK
45×65×9
NAK
22×40×10
NAK
24×47×10
NAK
19×31.8×5
NAK
25×42×10/12
NAK
36×50×8
NAK
50×65×8
NAK
25×40×10
NAK
25×47×10
NAK
12×32×7
NAK
25×43×8
NAK
25×52×7
NAK
49.5×66.5×7
NAK
27×42×10
NAK
26×47×10
NAK
20×32×6
NAK
31×43×10.5
NAK
30×52×7
NAK
40×68×8
NAK
20×42×10
NAK
28×47×10
NAK
20×32×7
NAK
32×44×7
NAK
32×52×7
NAK
45×68×8
NAK
25×42×10
NAK
28×47×11
NAK
19×32×8
NAK
40×52×7
NAK
48×68×8
NAK
48×72×8
NAK
25×42×12
NAK
30×47×10
NAK
25×32×4
NAK
25×52×8
NAK
50×68×8
NAK
42×72×8
NAK
30×42×10
NAK
32×47×10
NAK
16×35×7
NAK
32×52×8
NAK
50×68×8.5
NAK
50×72×5
NAK
32×43×10
NAK
34×48×10
NAK
16×35×8
NAK
35×52×7
NAK
40×70×8
NAK
50×72×8
NAK
32×44×10
NAK
38×48×10
NAK
17×35×7
NAK
35×52×8
NAK
45×70×5
NAK
52×72×8
NAK
30×44×10
NAK
25×50×10
NAK
22×42×11
NAK
38×52×7
NAK
50×70×8
NAK
50×75×8
NAK
20×45×10
NAK
28×50×10
NAK
20×35×7
NAK
35×54×9
NAK
55×70×8
NAK
51×76×10/12
NAK
22×45×10
NAK
30×50×10
NAK
20×35×5
NAK
37.5×54×10
NAK
35×72×9
NAK
56×76.5×9
NAK
25×45×10
NAK
30×50×12
NAK
25×35×6
NAK
34×55×6
NAK
45×72×8
NAK
41×78×14
NAK
30×45×10
NAK
32×50×10
NAK
38×56×12
NAK
70×90×12
NAK
48×68×12
NAK
58×80×12.5
NAK
80×100×12
NAK
115×130×14
NAK
30×58×10
NAK
75×90×12
NAK
50×68×12
NAK
60×80×12
NAK
75×102×12
NAK
100×133×20
NAK
35×58×10
NAK
60×92×12
NAK
35×70×12
NAK
65×80×10
NAK
75×105×10
NAK
105×135×14
NAK
30×58×12
NAK
62×93×12
NAK
40×70×10
NAK
65×80×12
NAK
75×105×12
NAK
110×135×13
NAK
35×58×12
NAK
62×93×13
NAK
50×70×10
NAK
55×82×12.7
NAK
80×105×12
NAK
100×140×14
NAK
38×58×10
NAK
62×93×23.5
NAK
55×70×10
NAK
55×82×22
NAK
85×105×10
NAK
105×140×14
NAK
38×58×12
NAK
60×95×10
NAK
35×70×12
NAK
60×82×12
NAK
70×110×10
NAK
108×140×14
NAK
30×60×10
NAK
70×95×10
NAK
40×70×12
NAK
55×85×10
NAK
70×110×12
NAK
110×140×14
NAK
35×60×10
NAK
75×95×10
NAK
45×70×12
NAK
60×85×10
NAK
60×110×12
NAK
115×140×14
NAK
40×60×10
NAK
60×95×12
NAK
48×70×12
NAK
65×85×10
NAK
75×110×12
NAK
120×140×13
NAK
30×60×12
NAK
65×95×12
NAK
50×70×12
NAK
55×85×12
NAK
80×110×12
NAK
120×140×14
NAK
35×60×12
NAK
70×95×12
NAK
55×70×12
NAK
60×85×12
NAK
90×110×10
NAK
90×145×12
NAK
38×60×12
NAK
72×95×12
NAK
55×72×10
NAK
62×85×12
NAK
85×112×12
NAK
105×145×12
NAK
40×60×12
NAK
75×95×12
NAK
35×72×12
NAK
65×85×12
NAK
80×115×12
NAK
105×145×14
NAK
45×60×12
NAK
65×100×10
NAK
40×72×12
NAK
65×90×10
NAK
85×115×12
NAK
115×145×14
NAK
25×62×10
NAK
70×100×10
NAK
42×72×12
NAK
70×90×10
NAK
95×115×12
NAK
120×145×10
NAK
35×62×10
NAK
75×100×10
NAK
44×72×12
NAK
60×90×10
NAK
85×120×12
NAK
120×145×12
NAK
40×62×10
NAK
80×100×10
NAK
45×72×12
NAK
60×90×12
NAK
90×120×12
NAK
90×150×12
NAK
45×62×10
NAK
55×100×12
NAK
48×72×12
NAK
65×90×12
NAK
100×120×12
NAK
125×150×15
NAK
30×62×12
NAK
35×50×10
NAK
50×72×10
NAK
70×100×12
NAK
100×125×10
NAK
110×150×14
NAK
35×62×12
NAK
25×52×10
NAK
50×72×12
NAK
75×100×12
NAK
90×125×12
NAK
120×150×14
NAK
38×62×12
NAK
28×52×10
NAK
52×72×12
NAK
180×220×15
NAK
95×125×12
NAK
120×150×16
NAK
40×62×12
NAK
30×52×10
NAK
55×72×10
NAK
180×220×16
NAK
105×125×12
NAK
130×150×14
NAK
42×62×10
NAK
32×52×10
NAK
55×72×12
NAK
180×220×18
NAK
90×130×12
NAK
160×190×16
NAK
42×62×12
NAK
32×52×12
NAK
42×75×10
NAK
190×220×18
NAK
95×130×12
NAK
165×190×13
NAK
43×62×12
NAK
35×52×10
NAK
42×75×12
NAK
200×220×12
NAK
100×130×14
NAK
165×190×15
NAK
45×62×10
NAK
35×52×12
NAK
45×75×10
NAK
190×225×18
NAK
100×130×16
NAK
160×191×16
NAK
45×62×12
NAK
38×52×10
NAK
40×75×12
NAK
190×230×16
NAK
105×130×14
NAK
165×195×15
NAK
40×65×10
NAK
40×52×10
NAK
45×75×12
NAK
190×235×16
NAK
110×130×13
NAK
170×190×8.5
NAK
35×65×12
NAK
37.5×54×10
NAK
55×75×12
NAK
200×235×15
NAK
115×160×14
NAK
160×200×16
NAK
38×65×12
NAK
38×54×10
NAK
50×75×12
NAK
200×235×18
NAK
120×160×14
NAK
170×200×12
NAK
40×65×12
NAK
30×54×10
NAK
55×78×12
NAK
190×240×18
NAK
125×160×12
NAK
170×200×16
NAK
40×65×10
NAK
30×55×12
NAK
55×80×10
NAK
200×240×15
NAK
125×160×15
NAK
170×200×18
NAK
42×65×12
NAK
30×55×10
NAK
60×80×10
NAK
260×300×18
NAK
150×190×16
NAK
175×200×16
NAK
45×65×10
NAK
34×55×10
NAK
40×80×12
NAK
260×300×20
NAK
130×160×15
NAK
180×200×16
NAK
45×65×12
NAK
35×55×10
NAK
45×80×12
NAK
260×310×16
NAK
100×160×14
NAK
170×210×15
NAK
50×65×12
NAK
35×55×12
NAK
50×80×10
NAK
260×320×18
NAK
130×160×16
NAK
180×215×16
NAK
45×66×12
NAK
40×55×10
NAK
50×80×12
NAK
280×320×18
NAK
135×160×12
NAK
170×220×18
NAK
50×67×10
NAK
30×56×12
NAK
55×80×10
NAK
280×320×23
NAK
140×160×14
NAK
160×190×13
NAK
42×68×10
NAK
35×56×12
NAK
55×80×12
NAK
300×340×18
NAK
135×160×15
NAK
150×185×18
NAK
320×360×18
NAK
210×240×15
NAK
130×165×15
NAK
230×265×18
NAK
203×254×22
NAK
140×170×16
NAK
420×460×20
NAK
210×245×18
NAK
135×165×12
NAK
200×240×18
NAK
220×255×18
NAK
155×174×12
NAK
430×470×18
NAK
200×250×18
NAK
135×165×15
NAK
240×275×16
NAK
235×255×12
NAK
140×175×16
NAK
440×480×20
NAK
210×250×18
NAK
120×170×14
NAK
240×280×15
NAK
235×255×18
NAK
145×175×16
NAK
220×260×15
NAK
215×250×18
NAK
130×170×14
NAK
240×280×18
NAK
200×260×18
NAK
150×180×13
NAK
220×260×18
NAK
205×240×18
NAK
135×170×12
NAK
250×280×15
NAK
250×290×18
NAK
150×180×14
NAK
230×260×15
NAK
220×250×18
NAK
140×170×12
NAK
245×285×18
NAK
155×180×12
NAK
140×180×16
NAK
200×290×20
NAK
150×180×16
昆山滕斯华工业物资有限公司是集开发、制造、销售于一体的密封件专业化骨架油封生产厂家 。主要生产和销售国内外密封元件。可为客户提供密封圈,o型密封圈,机械密封件,机械油封,密封圈规格,o型密封圈规格,y型密封圈,密封圈标准,橡胶密封圈,v型密封圈,硅胶密封圈,气缸密封圈,密封圈材料,耐高温密封圈,石墨密封圈,氟橡胶密封圈,o型橡胶密封圈,硅橡胶密封圈,y型密封圈规格,进口密封圈,j型密封圈,v型组合密封圈,氟胶密封圈,密封圈的规格,密封圈型号,o型密封圈规格表,c型密封圈,唇形密封圈规格,耐高温o型密封圈,橡胶密封圈规格,进口o型圈,氟橡胶o型圈,硅橡胶o型圈等各行业用的标准和非标准密封产品的设计制造。滕斯华公司与当地科研院校合作,拥有专业的生产技术、有##研发人才,采用严格的加工工艺和检测手段,优质的材料和先进的配方,并随着市场需求的不断变化而日益 。
联系人:易先生
销售(微信同号 )
公司网站:http://www.nbr-fpm.com
qq:1452063990
联系地址:江苏苏州昆山萧林西路
邮政编码:215300
