RETZ高温电磁阀通常为活塞式结构,带有自动散热功能,广泛应用于暖通设备、锅炉、加湿设备、干燥设备、高温高压场合、热水、导热油、机械、电力、石化、能源、饱和蒸汽及过热蒸汽等需要高压控制的系统中
进口高温电磁阀特点--
独特活塞结构性能稳定；
密封采用耐高温材料，线圈外围增设散热机构;
阀塞与阀间巧妙地利用流体润滑作用，减少磨损;
阀芯均为不锈钢活塞式, 活塞环不会被介质中的杂质卡死;
进口高温电磁阀控制方式—
1.当线圈通电时，动铁芯吸合，先导阀口处于开启状态，使主阀塞上腔降压，主阀塞因压差开启，介质流通
2.当线圈断电时，动铁芯靠弹簧复位，先导阀口处于关闭状态，使主阀塞上腔升压，将主阀塞压下，电磁阀关闭
进口高温电磁阀参数--
工作环境温度：-30—+80℃;-50—+100℃
线圈工作温度：<+50℃、<+85℃
控制方式：常开式、常闭式
国际标准电压：AC（380、220、110、24）V、DC（220、110、24、12）V
流通流体温度：<+120℃、<+200℃ 、<+350℃、<+450℃、<+550℃、<+650℃
流通流体压力：6bar、10bar、16bar、25bar、40bar、63bar、100bar、200bar、300bar
阀体材质：不锈钢（304、316、316L）、铸钢
连接方式：螺纹、法兰
泄漏量：零泄漏
备注--
1.流体中若含有杂质，电磁阀进端必须安装过滤阀（精度40—200目），
2.电磁阀安装方位无限制。（S-水平安装、C-垂直安装）
3.无粘稠，无凝固及结晶现象。

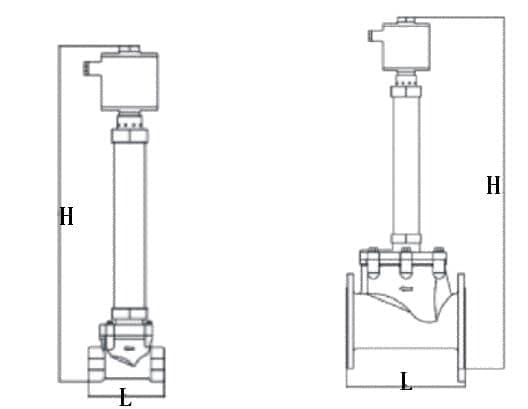

进口高温电磁阀外形尺寸--
|
规格 型号 |
公称 通径 |
螺纹连接外形尺寸 |
法兰连接外形尺寸 |
|||||||
|
|
|
G螺纹 |
L长度 |
H高度防爆 |
|
F法兰 |
L长度 |
H高度 防爆 |
|
|
|
DN1 |
1 |
G1/8 |
39 |
395 |
|
|
|
|
|
|
|
DN2 |
2 |
G1/4 |
39 |
395 |
|
|
|
|
|
|
|
DN3 |
3 |
G1/4 |
39 |
395 |
|
|
|
|
|
|
|
DN4 |
4 |
G1/4 |
39 |
395 |
|
|
|
|
|
|
|
DN5 |
5 |
G1/4 |
43 |
415 |
|
|
|
|
|
|
|
DN6 |
6 |
G1/4 |
43 |
415 |
|
|
|
|
|
|
|
DN7 |
7 |
G1/4 |
43 |
415 |
|
|
|
|
|
|
|
DN8 |
8 |
G1/4 |
43 |
415 |
|
|
|
|
|
|
|
DN10 |
10 |
G3/8 |
72 |
449 |
|
|
|
|
|
|
|
DN15 |
15 |
G1/2 |
72 |
449 |
|
F1/2 |
98 |
478 |
|
|
|
DN20 |
20 |
G3/4 |
85 |
486 |
|
F3/4 |
110 |
505 |
|
|
|
DN25 |
25 |
G1 |
97 |
486 |
|
F1 |
118 |
517 |
|
|
|
DN32 |
32 |
G1-1/4 |
117 |
496 |
|
F1-1/4 |
145 |
540 |
|
|
|
DN40 |
40 |
G1-1/2 |
128 |
510 |
|
F1-1/2 |
155 |
560 |
|
|
|
DN50 |
50 |
G2 |
149 |
530 |
|
F2 |
173 |
565 |
|
|
|
DN65 |
65 |
|
|
|
|
F2-1/2 |
216 |
620 |
|
|
|
DN80 |
80 |
|
|
|
|
F3 |
228 |
650 |
|
|
|
DN100 |
100 |
|
|
|
|
F4 |
278 |
680 |
|
|
|
DN125 |
125 |
|
|
|
|
F5 |
400 |
780 |
|
|
|
DN150 |
150 |
|
|
|
|
F6 |
485 |
890 |
|
|
|
DN200 |
200 |
|
|
|
|
F8 |
600 |
950 |
||
