RETZ二位三通电磁阀为活塞式结构,阀体安装无方向限制,平衡水平安装，本产品通常用在给水排水、医疗、能源、食品、冶金、石油化工、消防设备、楼宇自控、电力设备、包装设备、船舶工业、清洗设备、干燥设备、锅炉、灌装计量等的管路自动控制
进口二位三通电磁阀控制方式--
1、一进二出：当电磁阀线圈通电时，出口端**路打开，第二路关闭；当电磁阀线圈断电时，出口端**路关闭，第二路打开；
2、二进一出：当电磁阀线圈通电时，进口端**路打开，第二路关闭；当电磁阀线圈断电时，进口端**路关闭，第二路打开；(此阀两进口端前必需加单向阀)
3、一进一出：常闭式，当电磁阀线圈通电时，接口2通向接口1，接口3关闭；当电磁阀线圈断电时，接口2关闭，接口1通向接口3；常开式，当电磁阀线圈断电时，接口3通向接口1，接口2关闭；当电磁阀线圈通电时，接口3关闭，接口1通向接口2；
进口二位三通电磁阀特点--
动作响应快，换向和分流迅速
在真空负压和零压时都能正常工作
塑封线圈，提高阀的可靠性并能防水、防潮
独特设计、性能稳定、活塞结构、密封性好
专制线圈，不易烧毁
进口二位三通电磁阀技术参数--
动作方式：先导型活塞式
工作环境温度：-30—+80℃;-50—+100℃
线圈工作温度：<+50℃、<+85℃
标准电压：AC（380、220、110、24）V、DC（220、110、24、12）V
流体介质：水、气、油等
流体温度：<-100℃、<-40℃、<+60℃、<+120℃、<+200℃、<+350℃
流体压力：6bar、16bar、25bar、40bar、63bar、100bar
阀体材质：不锈钢（304、316、316L）、铸钢
连接方式：螺纹、法兰、焊接
泄漏量：零泄漏
备注--
1.流体中若含有杂质，电磁阀进端必须安装过滤阀（精度40—200目），
2.电磁阀安装方位无限制。（S-水平安装、C-垂直安装）
3.无粘稠，无凝固及结晶现象。

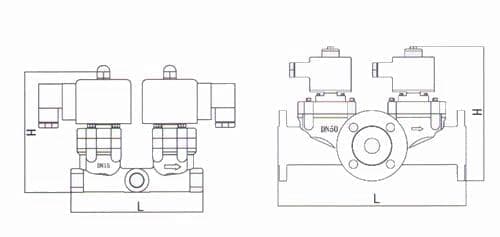

进口二位三通电磁阀外形尺寸--
|
规格 型号 |
公称 通径 |
螺纹连接外形尺寸 |
法兰连接外形尺寸 |
|||||||
|
|
|
G螺纹 |
L长度 |
H高度常规 |
H高度防爆 |
F法兰 |
L长度 |
H高度 常规 |
H高度 防爆 |
|
|
DN15 |
15 |
G1/2 |
145 |
138 |
149 |
F1/2 |
170 |
165 |
178 |
|
|
DN20 |
20 |
G3/4 |
170 |
148 |
186 |
F3/4 |
195 |
176 |
205 |
|
|
DN25 |
25 |
G1 |
195 |
162 |
186 |
F1 |
205 |
202 |
217 |
|
|
DN32 |
32 |
G1-1/4 |
235 |
173 |
196 |
F1-1/4 |
248 |
223 |
238 |
|
|
DN40 |
40 |
G1-1/2 |
256 |
189 |
207 |
F1-1/2 |
266 |
232 |
253 |
|
|
DN50 |
50 |
G2 |
298 |
206 |
222 |
F2 |
306 |
253 |
265 |
|
|
DN65 |
65 |
|
|
|
|
F2-1/2 |
388 |
298 |
323 |
|
|
DN80 |
80 |
|
|
|
|
F3 |
416 |
322 |
347 |
|
|
DN100 |
100 |
|
|
|
|
F4 |
514 |
358 |
383 |
|
