RETZ燃气紧急切断阀是新型的燃气管道工程的安全配套装置，主要应用于以下场合：
1、与可燃气体泄漏监测仪器相连接。当仪器检测到可燃气体泄漏，自动快速关闭主供气体阀门。切断燃气的供给，及时制止而恶性事故的发生。
2、与热力设备的极限温度（或压力）安全阀控制连接；当设备内检测点的温度或压力超过设定的极限数值时，自动快速关闭供气阀门，停止燃料的供给。
3、与高层建筑的中央消防报警系统相连接。当大厦发生火警时，自动切断大厦内的燃气供应，防止煤气爆炸的发生。
4、在城市或工厂的燃气供应管网内设置BZCK燃气紧急切断阀，可在中央控制室内集中控制，远距离遥控，紧急关闭事故现场的管线供气。
5、可靠的技术性能，极低的负荷损失，极高的安全性能，**的节能性能，快速切断性能。
进口燃气紧急切断阀控制方式--
常开：阀门在日常工作中处于常开状态，电磁阀线圈处于断电状态，不消耗电能，当泄漏事故发生时，报警器向线圈输入电源，动铁芯吸合，连杆失去支撑，在弹簧和活塞重力的作用下，快速关闭主阀口，切断燃气源，并进入自锁状态；
此时撤去电源，阀门仍处于关闭状态，不会自动打开，当工作人员处理完事故，拧开防护罩，线圈无电后，需人工将拉杆拉起，恢复正常供气。
常闭：阀门在日常工作中处于常开状态，电磁阀线圈处于断电状态，当泄漏事故发生时，或异常断电时，线圈瞬间断电，动铁芯分离，连杆失去支撑，在弹簧和活塞重力的作用下，快速关闭主阀口，切断燃气源，并进入自锁状态；
再次通电时，阀门仍处于关闭状态，不会自动打开，当需阀门打开时，先拧开防护罩，在线圈无电时，需人工将拉杆拉起到位，同时等待线圈供电后，手将拉杆放开，电磁阀正常供气。
进口燃气紧急切断阀特点--
1、阀门在日常工作中处于常开状态，电磁阀线圈处于断电状态，不消耗电能。
2、当事故发生时，阀门线圈瞬时通电，触发阀门快速关闭，并进入自锁状态。
3、当工作人员处理完事故，人工重新开启阀门，才会恢复供气。
4、阀门采用先导式阀瓣，开启轻松，即使压力达到6Bar开启也十分轻松，口径大于DN125，采用杠杆手柄，使阀门达到开关省力、快捷。
注：根据客户要求也可提供断电关闭的常闭型紧急切断阀。
手动复位操作过程--
当阀门被切断，管道漏气故障排出后，工作人员需要手动复位时，用力向上提拉手动复位杆，听到“咔”的一声，说明阀门完全被打开，此时，即使松开手，也不会被切断。（除非再给阀门线圈通电）。
注：手动复位必须在电磁阀线圈断电时操作。
进口燃气紧急切断阀参数--
原理结构：分布活塞式、一步活塞式
工作压力：0-0.1mpa、0-0.2mpa、0-0.6mpa
公称压力：PN16
连接方式：法兰
关闭时间：0.3秒
打开方式：手动复位
环境温度：-50~+150℃
介质温度：-30~+80℃
电源电压：AC220V/DC24V
电压公差：-15%~+10%
阀体材质：不锈钢（304.316、316L）
金属内件：不锈钢304
开闭方向：上下
密封材质：氟橡胶
操作系数：脉冲型
防爆类型：隔爆型
防爆等级：Exd II CT5
外壳防护等级：IP65
接线方式：防爆铁罩三芯双护套电缆（引线式、封闭式）
出线长度：1.5米
备注--
1.流体中若含有杂质，电磁阀进端必须安装过滤阀（精度40—200目），
2.电磁阀安装方位无限制。（S-水平安装、C-垂直安装）
3.无粘稠，无凝固及结晶现象。

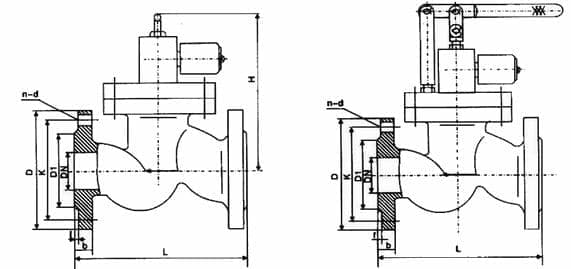

进口燃气紧急切断阀外形尺寸--
|
规格 型号 |
公称 通径 |
螺纹连接外形尺寸 |
法兰连接外形尺寸 |
|||||||
|
|
|
G螺纹 |
L长度 |
H高度常规 |
H高度防爆 |
F法兰 |
L长度 |
H高度 常规 |
H高度 防爆 |
|
|
DN1 |
1 |
G1/8 |
|
|
|
|
|
|
|
|
|
DN2 |
2 |
G1/4 |
|
|
|
|
|
|
|
|
|
DN3 |
3 |
G1/4 |
|
|
|
|
|
|
|
|
|
DN4 |
4 |
G1/4 |
|
|
|
|
|
|
|
|
|
DN5 |
5 |
G1/4 |
|
|
|
|
|
|
|
|
|
DN6 |
6 |
G1/4 |
|
|
|
|
|
|
|
|
|
DN7 |
7 |
G1/4 |
|
|
|
|
|
|
|
|
|
DN8 |
8 |
G1/4 |
|
|
|
|
|
|
|
|
|
DN10 |
10 |
G3/8 |
|
|
|
|
|
|
|
|
|
DN15 |
15 |
G1/2 |
|
|
|
F1/2 |
|
|
|
|
|
DN20 |
20 |
G3/4 |
|
|
|
F3/4 |
|
|
|
|
|
DN25 |
25 |
G1 |
97 |
235 |
|
F1 |
118 |
265 |
|
|
|
DN32 |
32 |
G1-1/4 |
117 |
245 |
|
F1-1/4 |
145 |
290 |
|
|
|
DN40 |
40 |
G1-1/2 |
128 |
255 |
|
F1-1/2 |
155 |
300 |
|
|
|
DN50 |
50 |
G2 |
149 |
275 |
|
F2 |
173 |
320 |
|
|
|
DN65 |
65 |
|
|
|
|
F2-1/2 |
216 |
385 |
|
|
|
DN80 |
80 |
|
|
|
|
F3 |
228 |
410 |
|
|
|
DN100 |
100 |
|
|
|
|
F4 |
278 |
440 |
|
|
|
DN125 |
125 |
|
|
|
|
F5 |
400 |
485 |
|
|
|
DN150 |
150 |
|
|
|
|
F6 |
485 |
510 |
|
|
|
DN200 |
200 |
|
|
|
|
F8 |
600 |
610 |
|
|
|
DN250 |
250 |
|
|
|
|
F10 |
650 |
700 |
|
|
|
DN300 |
300 |
|
|
|
|
F12 |
750 |
790 |
||
