RETZ真空电磁阀通常用于真空设备管路作通断。
本产品广泛应用在蒸汽、工业炉窑、干燥设备、制药机械、真空设备、制药、水厂虹吸管路、航天、石油化工、电力装备、钢铁、电镀涂装、燃气燃油、环保设备、酿酒、吹灰除尘、纺织印染、暖通空调、食品、水处理、等控制系统。等工作压力为负压的管道系统中
进口真空电磁阀控制方式--
动作方式：直动型、先导型、反冲型（无压差型），根据口径大小、介质压力选择其中一种。
常闭型:断电关闭,通电打开;
常开型:断电打开,通电关闭;
进口真空电磁阀特点--
动作响应迅速；
独特设计、外观精美；
密封性好、开关迅速；
专制线圈、不易烧毁；
进口真空电磁阀参数--
工作环境温度：-30—+80℃;-50—+100℃
线圈工作温度：<+50℃、<+85℃
电源电压：AC（380、220、110、24）V、DC（220、110、24、12）V
流通流体温度：<-200℃、<-100℃、<-40℃、<+60℃、<+120℃、<+200℃、<+350℃
流通流体压力：-1bar、0-6bar、0-100bar
阀体材质：不锈钢（304、316、316L）、铸钢
连接方式：螺纹、法兰
泄漏量：零泄漏
备注--
1.流体中若含有杂质，电磁阀进端必须安装过滤阀（精度40—200目），
2.电磁阀安装方位无限制。（S-水平安装、C-垂直安装）
3.无粘稠，无凝固及结晶现象。

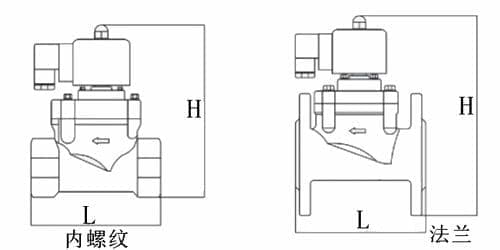

进口真空电磁阀外形尺寸--
|
规格 型号 |
公称 通径 |
螺纹连接外形尺寸 |
法兰连接外形尺寸 |
|||||||
|
|
|
G螺纹 |
L长度 |
H高度常规 |
H高度防爆 |
F法兰 |
L长度 |
H高度 常规 |
||
|
DN1 |
1 |
G1/8 |
39 |
95 |
|
|
|
|
||
|
DN2 |
2 |
G1/4 |
39 |
95 |
|
|
|
|
||
|
DN3 |
3 |
G1/4 |
39 |
95 |
|
|
|
|
||
|
DN4 |
4 |
G1/4 |
39 |
95 |
|
|
|
|
||
|
DN5 |
5 |
G1/4 |
43 |
115 |
|
|
|
|
||
|
DN6 |
6 |
G1/4 |
43 |
115 |
|
|
|
|
||
|
DN7 |
7 |
G1/4 |
43 |
115 |
|
|
|
|
||
|
DN8 |
8 |
G1/4 |
43 |
115 |
|
|
|
|
||
|
DN10 |
10 |
G3/8 |
72 |
149 |
|
|
|
|
||
|
DN15 |
15 |
G1/2 |
72 |
149 |
|
F1/2 |
98 |
178 |
||
|
DN20 |
20 |
G3/4 |
85 |
186 |
|
F3/4 |
110 |
205 |
||
|
DN25 |
25 |
G1 |
97 |
186 |
|
F1 |
118 |
217 |
||
|
DN32 |
32 |
G1-1/4 |
117 |
196 |
|
F1-1/4 |
145 |
238 |
||
|
DN40 |
40 |
G1-1/2 |
128 |
207 |
|
F1-1/2 |
155 |
253 |
||
|
DN50 |
50 |
G2 |
149 |
222 |
|
F2 |
173 |
265 |
||
|
DN65 |
65 |
|
|
|
|
F2-1/2 |
216 |
323 |
||
|
DN80 |
80 |
|
|
|
|
F3 |
228 |
347 |
||
|
DN100 |
100 |
|
|
|
|
F4 |
278 |
383 |
||
