RETZ氮气电磁阀以电源为动力,通过磁铁线圈被吸动,从而起到开启或者关闭气体管道的阀门,适用于自动化控制或远程控制空气、氮气、压缩空气、水或液体的工作介质管路的通断
进口氮气电磁阀控制方式--
常闭型:断电关闭,通电打开;
常开型:断电打开,通电关闭;
进口氮气电磁阀特点--
无水锤冲击;
平稳噪音低
动作响应迅速;
线圈动作可靠性并能防水、防潮;
专制线圈，不易烧毁；
进口氮气电磁阀技术参数--
工作环境温度：-30—+80℃;-50—+100℃
线圈工作温度：<+50℃、<+85℃
控制方式：常开式、常闭式
国际标准电压：AC（380、220、110、24）V、DC（220、110、24、12）V
流体介质：空气、蒸汽、氮气、氧气等高、低温气体
流体温度：<-200℃、<-100℃、<-40℃、<+60℃、<+120℃、<+200℃、<+350℃
流体压力：-1bar、6bar、16bar、25bar、40bar、63bar、100bar、200bar、300bar
阀体材质：不锈钢（304、316、316L）、铸钢
连接方式：螺纹、法兰
泄漏量：零泄漏
备注--
1.流体中若含有杂质，电磁阀进端必须安装过滤阀（精度40—200目），
2.电磁阀安装方位无限制。（S-水平安装、C-垂直安装）
3.无粘稠，无凝固及结晶现象。

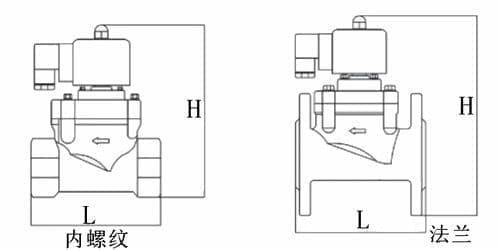

进口氮气电磁阀外形尺寸--
|
规格 型号 |
公称 通径 |
螺纹连接外形尺寸 |
法兰连接外形尺寸 |
||||||||
|
|
|
G螺纹 |
L长度 |
H常规高度 |
H防爆阀高度 |
F法兰 |
L长度 |
H常规高度 |
H防爆阀高度 |
||
|
DN1 |
1 |
G1/8 |
39 |
81 |
95 |
|
|
|
|
||
|
DN2 |
2 |
G1/4 |
39 |
81 |
95 |
|
|
|
|
||
|
DN3 |
3 |
G1/4 |
39 |
81 |
95 |
|
|
|
|
||
|
DN4 |
4 |
G1/4 |
39 |
81 |
95 |
|
|
|
|
||
|
DN5 |
5 |
G1/4 |
43 |
101 |
115 |
|
|
|
|
||
|
DN6 |
6 |
G1/4 |
43 |
101 |
115 |
|
|
|
|
||
|
DN7 |
7 |
G1/4 |
43 |
101 |
115 |
|
|
|
|
||
|
DN8 |
8 |
G1/4 |
43 |
101 |
115 |
|
|
|
|
||
|
DN10 |
10 |
G3/8 |
72 |
138 |
149 |
|
|
|
|
||
|
DN15 |
15 |
G1/2 |
72 |
138 |
149 |
F1/2 |
98 |
165 |
178 |
||
|
DN20 |
20 |
G3/4 |
85 |
148 |
186 |
F3/4 |
110 |
176 |
205 |
||
|
DN25 |
25 |
G1 |
97 |
162 |
186 |
F1 |
118 |
202 |
217 |
||
|
DN32 |
32 |
G1-1/4 |
117 |
173 |
196 |
F1-1/4 |
145 |
223 |
238 |
||
|
DN40 |
40 |
G1-1/2 |
128 |
189 |
207 |
F1-1/2 |
155 |
232 |
253 |
||
|
DN50 |
50 |
G2 |
149 |
206 |
222 |
F2 |
173 |
253 |
265 |
||
|
DN65 |
65 |
|
|
|
|
F2-1/2 |
216 |
298 |
323 |
||
|
DN80 |
80 |
|
|
|
|
F3 |
228 |
322 |
347 |
||
|
DN100 |
100 |
|
|
|
|
F4 |
278 |
358 |
383 |
||
|
DN125 |
125 |
|
|
|
|
F5 |
400 |
450 |
475 |
||
|
DN150 |
150 |
|
|
|
|
F6 |
485 |
560 |
585 |
||
|
DN200 |
200 |
|
|
|
|
F8 |
600 |
620 |
645 |
||
