RETZ带手动控制电磁阀的性能特点与其他电磁阀性能一样，手柄开关可以在电磁阀线圈无电或烧坏时,实现手动打开或关闭电磁阀，主要用于消防系统安全防护，在各种常温、中温、常压、中压等场合的纯净气体、液体、瓦斯、油品、蒸汽、热水的管路自动控制
进口带手动控制电磁阀控制方式--
1.常闭型:当线圈无电或烧坏时,手动可以打开阀门,但手动处于打开状态时阀不能自动控制；
2.常开型:当线圈无电或烧坏时,手动可以关闭阀门,但手动处于关闭状态时阀不能自动控制及线圈通电和断电阀都不能打开；
进口带手动控制电磁阀特点--
1.当线圈通电时，动铁芯吸合，先导阀口处于开启状态，使主阀塞上腔降压，主阀塞因压差开启，介质流通
2.当线圈断电时，动铁芯靠弹簧复位，先导阀口处于关闭状态，使主阀塞上腔升压，将主阀塞压下，电磁阀关闭
手动控制原理--
当手柄顺时旋转90度先导孔处于开启状态，使主阀塞上腔降压，主活塞因压差开启，介质流通.
当手柄逆时旋转90度先导孔处于关闭状态，使主阀塞上腔降压，主活塞因压差开启，介质关闭.
进口带手动控制电磁阀技术参数--
动作方式：先导型
工作环境温度：-30—+80℃;-50—+100℃
线圈工作温度：<+50℃、<+85℃
控制方式：常闭式、带手动控制
国际标准电压：AC（380、220、110、24）V、DC（220、110、24、12）V
流通流体介质：水、气、油等
流通流体温度：<-100℃、<-40℃、<+60℃、<+120℃、<+200℃、<+350℃
流通流体压力：6bar、16bar、25bar、40bar、63bar、100bar、200bar、300bar、450bar
阀体材质：不锈钢（304、316、316L）、铸钢
连接方式：螺纹、法兰
泄漏量：零泄漏
备注--
1.流体中若含有杂质，电磁阀进端必须安装过滤阀（精度40—200目），
2.电磁阀安装方位无限制。（S-水平安装、C-垂直安装）
3.无粘稠，无凝固及结晶现象。

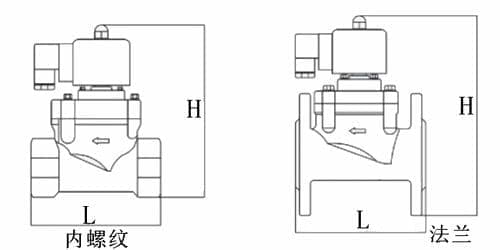

进口带手动控制电磁阀外形尺寸--
|
规格 型号 |
公称 通径 |
螺纹连接外形尺寸 |
法兰连接外形尺寸 |
|||||||
|
|
|
G螺纹 |
L长度 |
H高度常规 |
H高度防爆 |
F法兰 |
L长度 |
H高度 常规 |
H高度 防爆 |
|
|
DN15 |
15 |
G1/2 |
72 |
165 |
175 |
F1/2 |
98 |
195 |
205 |
|
|
DN20 |
20 |
G3/4 |
85 |
175 |
215 |
F3/4 |
110 |
205 |
230 |
|
|
DN25 |
25 |
G1 |
97 |
190 |
215 |
F1 |
118 |
230 |
245 |
|
|
DN32 |
32 |
G1-1/4 |
117 |
200 |
225 |
F1-1/4 |
145 |
250 |
265 |
|
|
DN40 |
40 |
G1-1/2 |
128 |
220 |
235 |
F1-1/2 |
155 |
260 |
280 |
|
|
DN50 |
50 |
G2 |
149 |
235 |
250 |
F2 |
173 |
280 |
295 |
|
|
DN65 |
65 |
|
|
|
|
F2-1/2 |
216 |
330 |
350 |
|
|
DN80 |
80 |
|
|
|
|
F3 |
228 |
350 |
375 |
|
|
DN100 |
100 |
|
|
|
|
F4 |
278 |
385 |
410 |
|
|
DN125 |
125 |
|
|
|
|
F5 |
400 |
480 |
500 |
|
|
DN150 |
150 |
|
|
|
|
F6 |
485 |
590 |
620 |
|
|
DN200 |
200 |
|
|
|
|
F8 |
600 |
650 |
675 |
|
|
DN250 |
250 |
|
|
|
|
F10 |
650 |
660 |
685 |
|
|
DN300 |
300 |
|
|
|
|
F12 |
750 |
720 |
735 |
|
