RETZ防水电磁阀适用于野外露天安装，防潮防水防雨线圈必须采用相等等级的防爆接线盒做过渡,防爆线圈与电磁阀配套使用时，介质温度不得超过60℃，阀体外露表面*高温度不大于130℃,本产品广泛应用在水处理、制冷剂、油路管道、燃气管网、工业窑炉、城市煤气、液化石油气、天然气、化学等爆炸危险场所使用.
进口防水电磁阀 控制方式--
当线圈通电时，动铁芯吸合，先导阀口处于开启状态，使主阀塞上腔降压，主阀塞因压差开启，介质流通
当线圈断电时，动铁芯靠弹簧复位，先导阀口处于关闭状态，使主阀塞上腔升压，将主阀塞压下，电磁阀关闭
进口防水电磁阀 特点--
结构合理，动作灵敏
结构简单，体积小，封密性能好
专制线圈，不易烧毁,性能稳定；
进口防水电磁阀 技术参数--
动作方式：先导型活塞式
环境温度：-30—+80℃;-50—+100℃
线圈工作温度：<+50℃、<+85℃
控制方式：常开式、常闭式
标准电压：AC（380、220、110、24）V、DC（220、110、24、12）V
流体介质：易燃、易爆、腐蚀性流体及气体：如氢气、天然气、煤气、液化气、二甲醚等
流体温度：<-200℃、<-100℃、<-40℃、<+60℃、<+120℃、<+200℃、<+350℃
流体压力：1bar、6bar、16bar、25bar、40bar、63bar、100bar
阀体材质：不锈钢（304、316、316L）、铸钢
连接方式：螺纹、法兰
备注--
1.流体中若含有杂质，电磁阀进端必须安装过滤阀（精度40—200目），
2.电磁阀安装方位无限制。（S-水平安装、C-垂直安装）
3.无粘稠，无凝固及结晶现象。

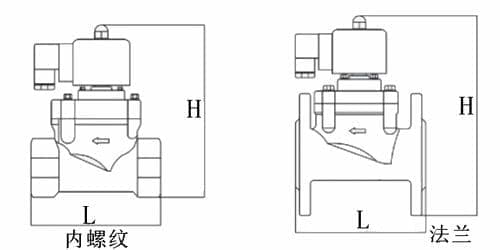

进口防水电磁阀 外形尺寸--
|
规格 型号 |
公称 通径 |
螺纹连接外形尺寸 |
法兰连接外形尺寸 |
||||||||
|
|
|
G螺纹 |
L长度 |
H高度 |
|
F法兰 |
L长度 |
H高度 |
|
||
|
DN1 |
1 |
G1/8 |
39 |
95 |
|
|
|
|
|
||
|
DN2 |
2 |
G1/4 |
39 |
95 |
|
|
|
|
|
||
|
DN3 |
3 |
G1/4 |
39 |
95 |
|
|
|
|
|
||
|
DN4 |
4 |
G1/4 |
39 |
95 |
|
|
|
|
|
||
|
DN5 |
5 |
G1/4 |
43 |
115 |
|
|
|
|
|
||
|
DN6 |
6 |
G1/4 |
43 |
115 |
|
|
|
|
|
||
|
DN7 |
7 |
G1/4 |
43 |
115 |
|
|
|
|
|
||
|
DN8 |
8 |
G1/4 |
43 |
115 |
|
|
|
|
|
||
|
DN10 |
10 |
G3/8 |
72 |
149 |
|
|
|
|
|
||
|
DN15 |
15 |
G1/2 |
72 |
149 |
|
F1/2 |
98 |
178 |
|
||
|
DN20 |
20 |
G3/4 |
85 |
186 |
|
F3/4 |
110 |
205 |
|
||
|
DN25 |
25 |
G1 |
97 |
186 |
|
F1 |
118 |
217 |
|
||
|
DN32 |
32 |
G1-1/4 |
117 |
196 |
|
F1-1/4 |
145 |
238 |
|
||
|
DN40 |
40 |
G1-1/2 |
128 |
207 |
|
F1-1/2 |
155 |
253 |
|
||
|
DN50 |
50 |
G2 |
149 |
222 |
|
F2 |
173 |
265 |
|
||
|
DN65 |
65 |
|
|
|
|
F2-1/2 |
216 |
323 |
|
||
|
DN80 |
80 |
|
|
|
|
F3 |
228 |
347 |
|
||
|
DN100 |
100 |
|
|
|
|
F4 |
278 |
383 |
|
||
|
DN125 |
125 |
|
|
|
|
F5 |
400 |
475 |
|
||
|
DN150 |
150 |
|
|
|
|
F6 |
485 |
585 |
|
||
|
DN200 |
200 |
|
|
|
|
F8 |
600 |
645 |
|
||
|
DN250 |
250 |
|
|
|
|
F10 |
650 |
655 |
|
||
|
DN300 |
300 |
|
|
|
|
F12 |
750 |
705 |
|||
